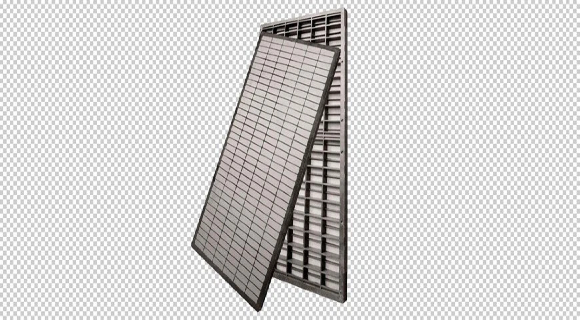

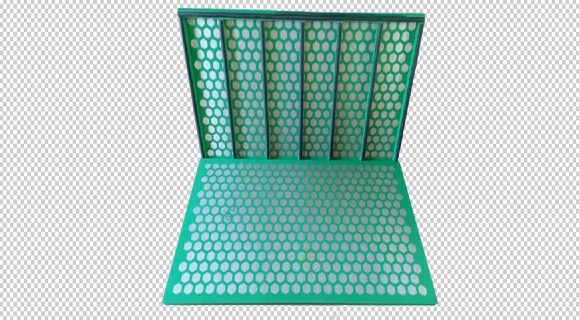

振动筛筛网是钻井液固控系统中振动筛的核心部件，主要用于根据颗粒大小对钻井液进行固液分离。筛网通过其精密设计的网孔结构，将钻井液中的固体颗粒按照不同尺寸进行分级过滤，从而实现钻井液的净化和回收利用。
捷凯洲提供全系列的振动筛筛网产品，包括不锈钢筛网、聚氨酯筛网和复合筛网等多种材质，网孔尺寸从20目到325目可选，适用于各种工况和钻井液处理需求。
捷凯洲筛网采用优质材料和先进工艺制造，具有耐磨、耐腐蚀、抗疲劳等特点，能够满足各种严苛工况下的使用需求。
通过精密网孔实现钻井液中固体颗粒与液体的有效分离，保持钻井液性能稳定。
根据不同目数筛网实现多级过滤，精确控制固相颗粒的去除尺寸。
减少固体颗粒对下游设备的磨损，延长离心机、泥浆泵等设备使用寿命。
高效回收有价值的钻井液，降低钻井液补充成本，减少废弃物排放。
优化设计的筛网结构提高处理能力，减少堵塞，提升整体固控效率。
有效减少钻井废弃物产生量，降低环境负担，符合环保要求。
振动筛筛网虽然看似简单，但其结构设计直接影响着筛分效果和使用寿命。捷凯洲筛网采用科学的结构设计，确保在各种工况下都能发挥最佳性能。
直接与钻井液接触的部分，由精密排列的网孔组成，决定筛分精度。材质可为不锈钢丝、聚氨酯或复合材料。
通常为高强度框架或支撑条，确保筛网在振动过程中保持形状稳定，防止变形。
包括张紧钩、张紧条等部件，确保筛网在振动筛上保持适当的张力，避免松弛影响筛分效果。
部分高端筛网在关键部位增加耐磨材料，延长筛网使用寿命，特别适用于高固相含量的钻井液。
用于将筛网固定在振动筛上的各种连接件，确保筛网在高速振动中不会脱落。
振动筛筛网结构示意图
捷凯洲提供多种规格和材质的振动筛筛网，满足不同工况需求。以下是我们的主要筛网产品技术参数：
| 型号 | 材质 | 目数范围 | 网孔尺寸(mm) | 开孔率(%) | 适用振动筛型号 |
|---|---|---|---|---|---|
| JKZ-SW304 | 304不锈钢 | 20-200 | 0.85-0.075 | 35-50 | 所有标准振动筛 |
| JKZ-SW316 | 316不锈钢 | 20-325 | 0.85-0.045 | 30-45 | 腐蚀性环境专用 |
| 型号 | 材质 | 目数范围 | 网孔尺寸(mm) | 开孔率(%) | 使用寿命 |
|---|---|---|---|---|---|
| JKZ-PU80 | 80A聚氨酯 | 40-200 | 0.42-0.075 | 25-40 | 不锈钢筛网的3-5倍 |
| JKZ-PU90 | 90A聚氨酯 | 60-250 | 0.25-0.063 | 20-35 | 不锈钢筛网的4-6倍 |
| 型号 | 结构 | 目数范围 | 网孔尺寸(mm) | 开孔率(%) | 特点 |
|---|---|---|---|---|---|
| JKZ-FH1 | 不锈钢+聚氨酯 | 80-300 | 0.18-0.053 | 30-45 | 高强度、耐磨 |
| JKZ-FH2 | 多层复合结构 | 100-325 | 0.15-0.045 | 25-40 | 精细过滤、防堵塞 |
水基钻井液通常使用不锈钢筛网，油基钻井液建议使用聚氨酯筛网，腐蚀性强的环境应选用316不锈钢或特殊涂层筛网。
高固相含量的钻井液应选用耐磨性更好的聚氨酯筛网或复合筛网，低固相含量可使用标准不锈钢筛网。
需要精细分离时选择高目数筛网，一般分离可使用较低目数筛网以提高处理量。
确保筛网尺寸与振动筛匹配，不同品牌和型号的振动筛可能需要特定尺寸的筛网。
振动筛筛网的工作是一个动态的固液分离过程，了解其工作流程有助于正确使用和维护筛网，提高筛分效率和使用寿命。
含有固体颗粒的钻井液从振动筛进料端均匀分布到筛网表面，进料速度应控制在设计范围内，避免过快导致筛网过载。
在振动筛的高频振动作用下，小于网孔的液体和细小颗粒通过筛网，大于网孔的固体颗粒被截留在筛网表面。
被截留的固体颗粒在筛网振动作用下向排砂端移动，最终排出振动筛进入废渣收集系统。
通过筛网的液体流入下方的收集槽，经过后续处理或直接回用至钻井系统。
部分筛网配备喷淋系统，定期清洗筛网表面，防止网孔堵塞，保持筛分效率。
振动筛筛网工作流程示意图
振动筛筛网的性能受多种因素影响，了解这些因素有助于优化筛网使用，提高筛分效率和延长使用寿命。
不同材质的筛网在耐磨性、耐腐蚀性、弹性等方面表现不同，直接影响筛网寿命和筛分效果。
网孔大小决定分离精度，过小易堵塞，过大则分离效果不佳，需根据钻井需求选择合适目数。
开孔率高的筛网处理量大但强度可能降低，需在通量和强度之间取得平衡。
钻井液的粘度、固相含量、PH值等都会影响筛网的分离效果和使用寿命。
振动频率、振幅和振动方向影响固相输送速度和筛分效率，需与筛网特性匹配。
筛网张紧不足会导致松弛影响筛分，过紧则可能加速筛网疲劳损坏。
超过筛网设计处理量会导致筛分效率下降，固体滞留时间不足。
正确的安装、定期的清洁和适当的维护能显著延长筛网使用寿命。
正确的维护和优化措施可以显著延长筛网使用寿命，提高筛分效率，降低运营成本。以下是捷凯洲总结的筛网维护与优化指南。
每次使用后应清洗筛网表面，防止钻井液干固堵塞网孔。可使用低压水枪或专用清洗设备。
检查筛网是否有破损、变形或过度磨损，发现问题及时更换。同时检查张紧装置是否正常。
确保喷淋系统工作正常，喷嘴无堵塞，水压适中，喷淋角度正确。
采用多级筛网配置，粗筛去除大颗粒，细筛进行精细分离，提高整体效率。
根据筛网特性和处理物料调整振动频率和振幅，找到最佳工作参数。
对于多层筛网，定期轮换上下层位置，使磨损均匀，延长整体使用寿命。
原因：网孔过小、钻井液粘度过高、固相含量大、喷淋不足
解决：增大网孔尺寸、提高喷淋强度、降低进料速度、使用防堵塞筛网
原因：张紧不当、振动参数不匹配、尖锐物冲击、材料疲劳
解决：正确安装张紧、优化振动参数、检查进料、定期更换
原因：筛网磨损、张紧松弛、处理量过大、钻井液性质变化
解决：更换筛网、重新张紧、控制处理量、调整筛网类型
| 筛网类型 | 正常工况 | 恶劣工况 | 更换指标 |
|---|---|---|---|
| 不锈钢筛网 | 200-300小时 | 100-150小时 | 网孔变形率>15%，破损面积>5% |
| 聚氨酯筛网 | 600-800小时 | 300-400小时 | 磨损深度>1/3厚度，弹性明显下降 |
| 复合筛网 | 400-500小时 | 200-250小时 | 分层、开裂或性能明显下降 |
注意：实际更换周期应根据具体使用情况和筛网状态确定，建议建立筛网使用档案，记录每次更换时间和使用情况。
无论您有任何关于振动筛筛网的需求或问题，我们的专业团队都乐意为您提供帮助。
